Polyester lamineerhars

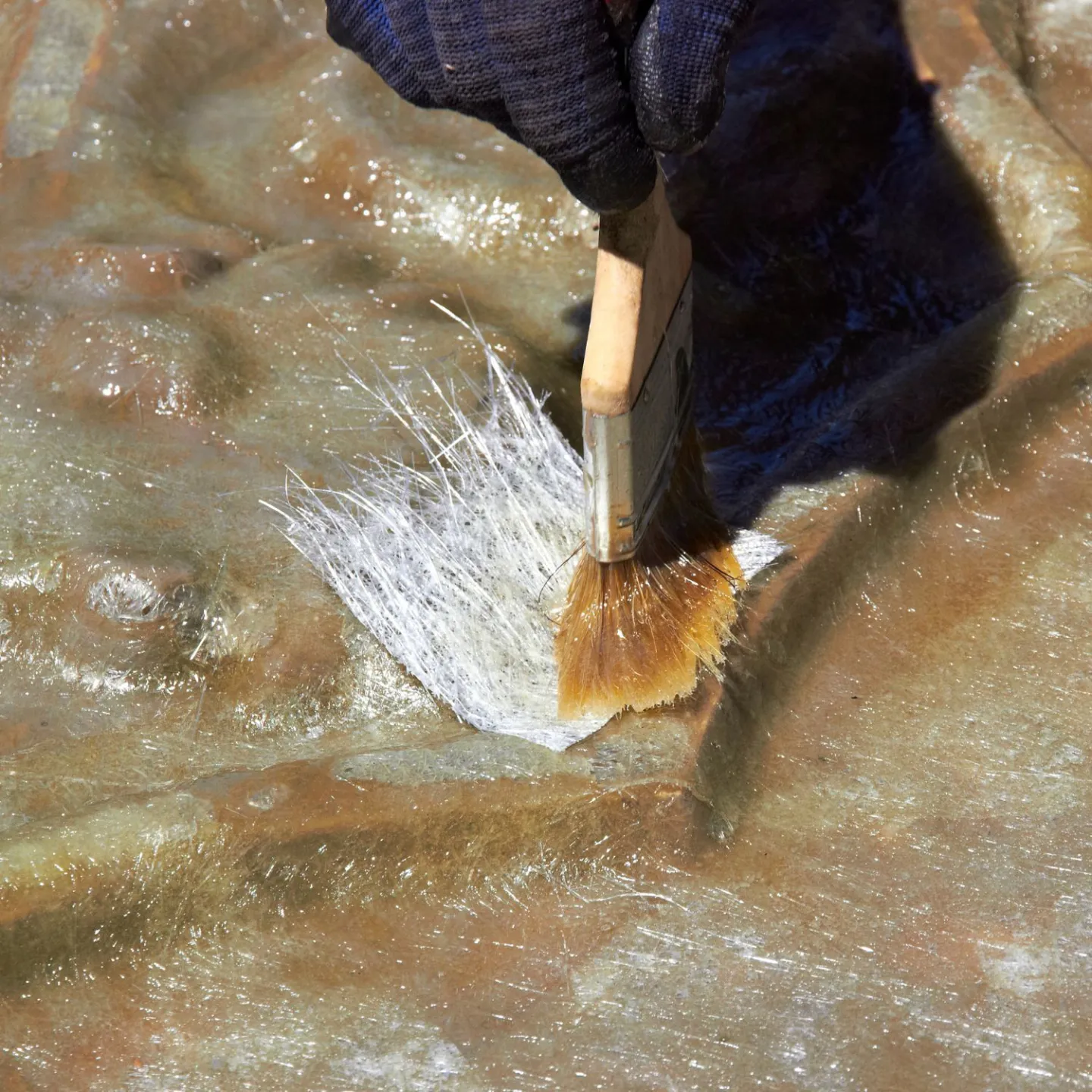

Polyester lamineerhars voor productie en reparatie in combinatie met glasmat. Lange verwerkingstijd en een snelle doorharding.
Polyester lamineerhars AZUR
Polyesterhars AZUR is een polyesterhars met een gereduceerde styreen-emissie. Deze hars is thixotroop en voorversneld. Opmerkelijk is de combinatie van een lange verwerkingstijd en een snelle doorharding. Polyesterhars AZUR impregneert glasmat snel en is geschikt voor laminaten van 2 tot 5 mm nat-in-nat. Geschikt voor handlay-up en spray-up. Veel gebruikt voor carrosseriebouw. containers, vormstukken, botenbouw etc.
Verwerking polyesterhars
Polyesterhars AZUR is voorversneld. Uitharding geschiedt door toevoeging van 2 tot 3 % MEKP-harder. Voor door en door kleuren van laminaat 3 tot 5 gew.% polyester pigmentpasta toevoegen. De polyesterhars bevat een kleur-indicator die na toevoeging van de harder omslaat van blauw naar groen. Na het verstrijken van de halve verwerkingstijd slaat de kleur om naar geelachtig-troebel.
Tabel van verwerkingstijden:
| Temperatuur | MEKP-harder | Verwerkingstijd |
| 20 °C | 1 % | 40 min. |
| 20 °C | 2 % | 32 min. |
| 20 °C | 3 % | 25 min. |
Eigenschappen/technische gegevens
Eigenschappen wanneer vloeibaar
• Kleur: blauw transparant
• Viscositeit (23 °C): 1400 mPa.s (Brookfield RV2, 10RPM)
• Dichtheid: (23 °C) 1,1 g/cm³
• Styreengehalte: ca. 41 %
• Krimp bij uitharding: 5,5 - 6,5 %
Eigenschappen uitgehard polyester
• Treksterkte (ISO R/527): 55 MPa
• Rek tot breuk (ISO R/527): 2,0 %
• Buigsterkte (ISO R/178): 90 MPa
• E-modulus (ISO R/178): 4100 MPa
• Slagvastheid (ISO 179): 5-6 kJ/m²
• Vormvastheid bij warmte ISO 75: 66 °C
• Hardheid barcole: 45
Eigenschappen van polyesterlaminaat (glasgehalte 33%)
• Treksterkte (ISO R/527): 105 N/mm²
• Buigsterkte (ISO R/178): 165 N/mm²
• E-modulus (ISO R/178): 8500 N/mm²
